本商品は、前後左右に取付けたカメラの映像を合成して、市販カーAVのバックカメラ画面に映し、車両の周囲の状況が把握できるようになるシステムです。
  トヨタ  フィアット500
  アルファード
(オーディオレス車)
  SV-Y001
近日発売

■本商品は、前後左右のカメラ映像を合成することにより周囲の状況が把握できるようになります。
   後退時や徐行時(10km/h 以下)に見落とし易い死角をカバーし、ドライバーをサポートします。
■専用部品を開発することにより、純正のようなフィット感を実現しました。

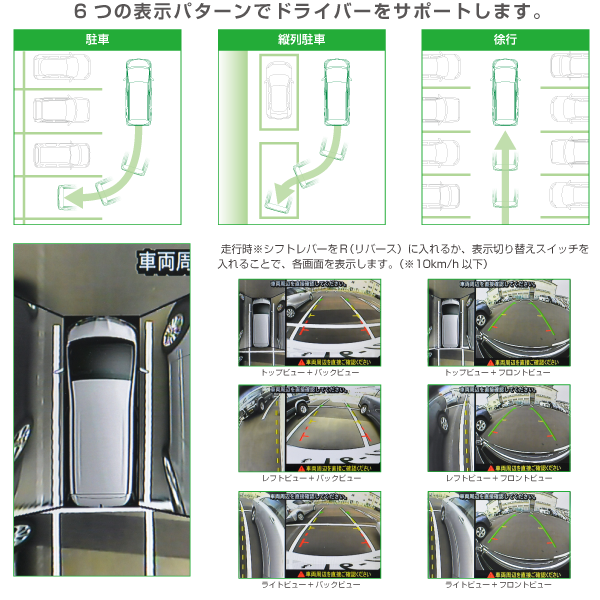

  • 市販カーAVのバックカメラ画面を2分割し、俯瞰映像とカメラ映像を映します。
  • シフトレバーのR( リバース) に連動します。
  • 専用スイッチを押すことで前後左右それぞれのカメラ映像を映すことができます。(時速10km/h 以下の場合)
SV-Y001
オープン価格

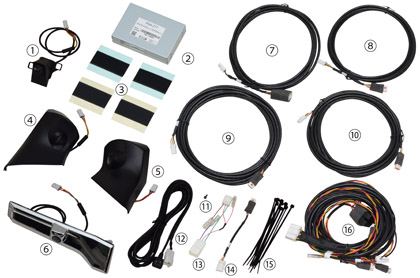

主要構成部品

【主要構成部品】
@リヤカメラAss'y
Aメインユニット
Bファスナー2セット
C右カメラAss'y
D左カメラAss'y
EフロントカメラAss'y
Fリヤカメラ用延長ケーブル
G左カメラ用延長ケーブル
Hフロントカメラ用延長ケーブル
I右カメラ用延長ケーブル
Jフロントカメラ取付ネジ
K表示切替スイッチ
L中継コネクター(5P)
Mリヤカメラ用変換コネクター
N結束バンド
Oメインハーネス

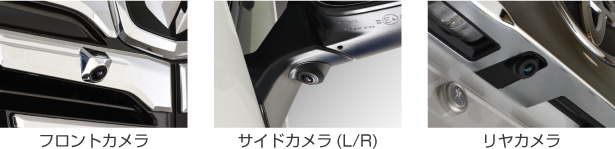

【取付後のイメージ】
取付前
取付前
フロントカメラ、右サイドカメラ 表示例

車種 年式 型式 タイプ 備考
トヨタ
アルファード
H27/1〜現在 AGH30W, AGH35W, AYH30W, GGH30W, GGH35W オーディオレス車 注1、2、3、4、5、6

本製品には市販カーAV取付キットは付属しておりません。別途ご用意ください。
注1) ディーラーオプション装着品によっては取付けられない場合があります。
注2) アルファード ハイブリッド及び大型コンソール付車は未調査
注3) 純正の車両の高さ以外の車両に取付けた場合、正常に映像が映らない場合があります。
注4) 接続する市販カーAV側にリバース連動のバックカメラ入力端子が必要になります。
注5) 標準装備のフロントグリル及びドアミラー装着車には取付けできます。
注6) 字光式ナンバー装着車には取付けできません。
