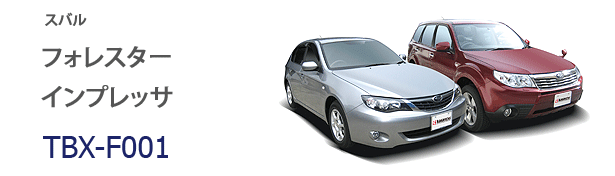

スバル フォレスター/インプレッサ カーAV取付キット

カナテクス

カナテクス
HOME > 製品案内 > カーメーカー別一覧表(TBX series) > TBX-F001
文字サイズ 小 大
製品案内
TBX series
スバルスバル トヨタトヨタ ホンダホンダ マツダマツダ

TBX-F001

※TBX-F001は販売終了いたしました。
純正異型オーディオ付車にセット付属のパネルやブラケット、配線コネクターを使用して、市販カーAVを取付けするインストレーションセットです。

TBX-F001(販売終了)

主要構成部品 取付例
【主要構成部品】
@ブラケット(L)(R) Aパネル B車速信号用コネクター C電源/フロントSP/リアSP用コネクター
D両面テープ Eネジ類 Fアンテナ電源用変換コード

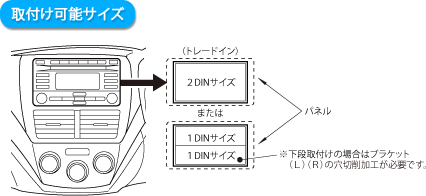

取付可能サイズ

適応車種
車種 年式 型式 タイプ 取付可能サイズ 備考
フォレスター H19/12〜H21/1 SH5 異形オーディオ付車 180o 注1、2、3、4、5、6
インプレッサ H19/6〜H20/11 GH2、GH3
GH7、GH8
異形オーディオ付車 180o 注1、2、3、4、5、6、7
注1) 標準オーディオ(CDプレーヤー&AM/FMチューナー[MP3/WMA対応])付車に取付けできます。
注2) メーカーオプションのG-BOOK対応ナビゲーション付車については未調査。
注3) センターコンソール内に装備されている外部入力端子は使用できなくなります。
注4) オーディオリモートコントロールスイッチ付ステアリング装備車の場合は、取付けるカーAVによってはご使用いただけます。各カーAVメーカーへご確認ください。
注5) パネル可動式のカーAVを取付ける場合、機種によってはパネル可動時にキット同梱のパネル窓口に干渉する場合があります。
注6) 下段に1DINサイズを取付ける場合は、ブラケット(L)(R)の穴切削加工が必要です。
注7) グレード「WRX STI」(車両型式:GRB)については未調査。

ご注意
キット同梱のパネル窓口は幅172.5mm×高さ97.5mmです。
取付けするカーAVのノーズ寸法(図1)によってはパネルの切削加工が必要です。
ご注意
車両側の最短奥行寸法(図2)は
フォレスター…180mm、インプレッサ…195mmです。
取付けするカーAVの奥行寸法(背面の配線等含む)を確認の上お取付けください。
